多功能宽密度等离子体系统结合了电感耦合和电容耦合辉光放电的优点,可在宽密度工艺范围(108-109/cm3)实现稳定的等离子体放电,具有优良的材料处理性能,可应用于新型二维材料制备与改性、光伏行业、以及半导体工艺等。
非平行板式电容耦合放电模式下不仅等离子体密度极低(108-109),而且由平面线圈两端的电压降产生的电容耦合的径向静电场起主导作用,并且与衬底平行,使得正离子的运动被约束在与衬底平行的方向,因此等离子体轰击刻蚀效果非常弱,在处理超薄、原子级厚度的二维材料时(减薄、掺杂、表面改性、带隙调控和表面清洗)具有无损、高效等优点。
系统采用人机交换界面式操作,具有操作直观,界面简洁等优点。本机为小型化科研机,方便移动,工艺设置灵活,避免人工的繁琐,重复式操作。
真空和操作系统 | |
主要构成 | 等离子体腔室、进样室、隔断阀门、样品传递机构、电源及控制系统和真空系统组成 |
接口选配 | 等离子体腔室配备多功能宽密度等离子体源接口,可选配2个磁控靶位,可实现单独磁控溅射或等离子体辅助磁控溅射 |
进样室 | 配备样品传递机构 |
样品台 | 可电动旋转、可加热(最高600度)、可升降 |
设备真空系统 | 采用分子泵+机械泵真空机组,高真空可进入10-4Pa量级(2.0≤5×10-4Pa),配备高真空插板阀、手动角阀、电脑复合真空计 |
系统自动监控和保护功能 | 包括缺水欠压检测与保护、相序检测与保护、温度检测与保护、真空系统检测与保护等 |
等离子体系统 | |
主要构成 | 等离子体天线,射频电源和匹配调谐网络 |
等离子体天线 | 采用平面盘香型电感天线,尺寸D410 mm×20 mm |
射频电源 | 采用Advanced Energy Dressler Cesar 中频电源(2MHz),可选配Advanced Energy 低频电源(0.5 MHz) |
匹配调谐网络 | 匹配网络20-56 nF,调谐网络1-10 nF |
等离子体工作模式 | 工作于电容放电(CCEP)或电感放电(ICP)或介于CCEP与ICP的过渡区 |
电容放电(CCEP) | 等离子体电场可与衬底平行,等离子体密度极低(108-109 /cm3) |
电感放电(ICP) | 等离子体密度极高(1012-1013 /cm3) |
介于CCEP和ICP的过渡区 | 等离子体密度较高(1010-1011 /cm3) |
应用方向
物理学科:
1.材料制备(二维材料、薄膜材料等)
2.物性调控
3.表面处理
4.层数控制
5.刻蚀
6.图案化制备
其它学科方面:
1.材料科学:可以应用于半导体、磁性材料、金属材料等材料体系的材料制备
2.能源科学:氮化硅/非晶硅/微晶硅/等离子体织构与刻蚀
3.化学:纳米材料的生长与纳米形貌的刻蚀构造
4.电子科学:半导体工艺(刻蚀工艺/氮化硅与二氧化硅工艺等)
系统组成

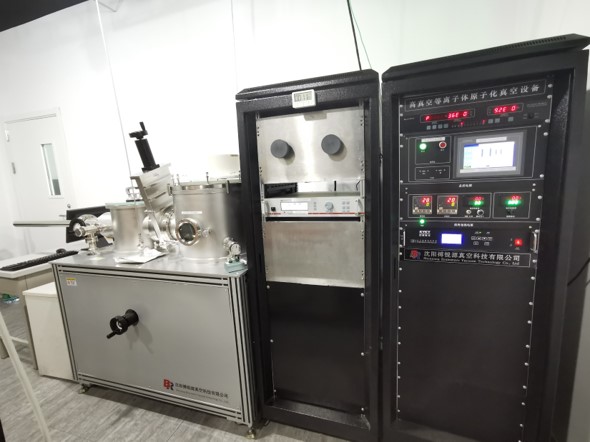

真空操作系统
平板式电感天线
中频电源

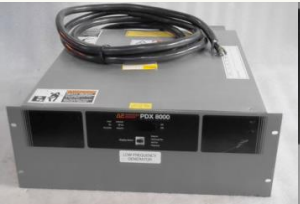

低频电源

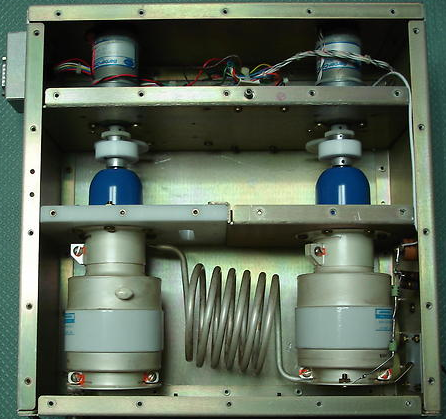

射频匹配网络
放电图片




ICP ne~1012-1013 cm-3
介于ICP与CCEP之间 ne~1011 cm-3
介于CCEP与ICP之间 ne~1010 cm-3
CCEP ne~108-109 cm-3

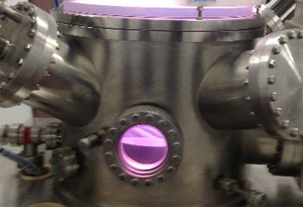

氢气
氩气

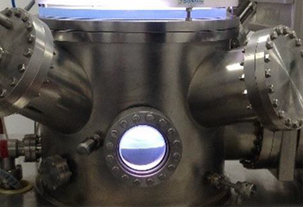

六氟化硫

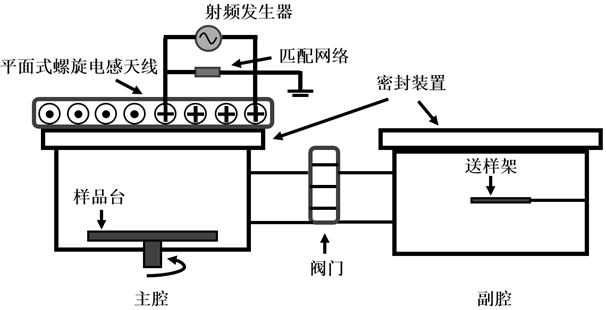

系统结构图

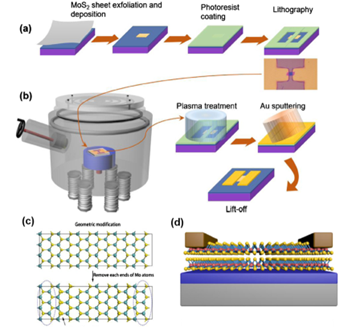

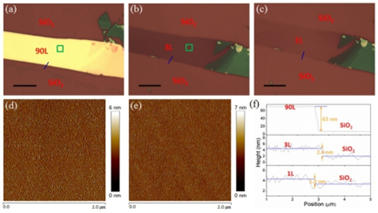

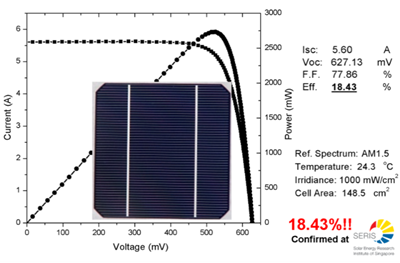

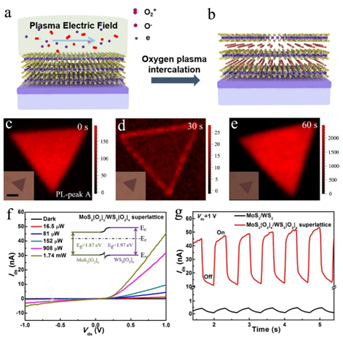

应用实例





相关文献
- Lufang Zhang, Haiyan Nan, Xiumei Zhang, Qifeng Liang, Aijun Du, Zhenhua Ni, Xiaofeng Gu, Kostya (Ken) Ostrikov and Shaoqing Xiao*, 2D atomic crystal molecular superlattices by soft plasma intercalation, Nature Communications 2020, 11, 5960.(影响因子16.6)(中科院分区一区)
- Qianqian Wu, Chenglin Wang, Li Li, Xinlei Zhang, Yanfeng Jiang, Zhengyang Cai, Liangliang Lin, Zhenhua Ni, Xiaofeng Gu, Kostya (Ken) Ostrikov, Haiyan Nan* and Shaoqing Xiao*, Fast and broadband MoS2 photodetectors by coupling WO3-x semi-metal nanoparticles underneath, Journal of Materials Science & Technology 2024, 193, 217-225.(影响因子10.9)(中科院分区一区)
- Yaochen Sheng, Lufang Zhang, Feng Li, Xinyu Chen, Zhijian Xie, Haiyan Nan, Zihan Xu, David Wei Zhang, Jianhao Chen, Yong Pu*, Shaoqing Xiao* and Wenzhong Bao*, A novel contact engineering method for transistors based on two-dimensional materials, Journal of Materials Science & Technology 2021, 69, 15-19. (影响因子10.9)(中科院分区一区)
- Shaoqing Xiao*, Shuyan Xu* and Kostya Ostrikov*, Low-temperature Plasma Processing for Si Photovoltaics, Materials Science & Engineering R-Reports 2014, 78, 1-29.(影响因子:31.0)(中科院分区一区)
- Yulu Liu, Haiyan Nan, Xing Wu, Wei Pan, Wenhui Wang, Jing Bai, Weiwei Zhao, Litao Sun, Xinran Wang and Zhenhua Ni*, Layer-by-layer thinning of MoS2 by plasma, ACS Nano 2013, 7, 4202-4209.(影响因子17.1)(中科院分区一区)
