二维材料转移平台

二维材料转移平台

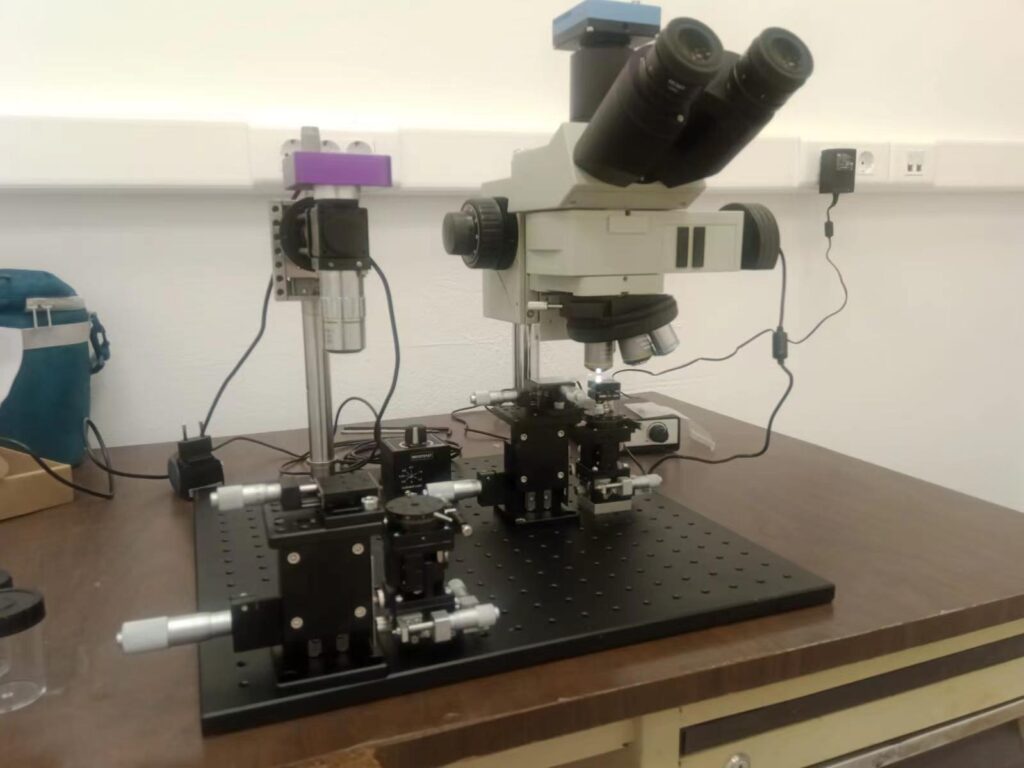

二维材料转移平台是一款专为二维(2D)材料确定性转移与范德瓦尔斯(vdW)异质结构建而设计的高精度模块化系统。平台支持石墨烯、过渡金属硫族化合物(TMDCs,如MoS₂、WSe₂等)、六方氮化硼(hBN)及其他层状晶体的精确拾取与定点放置,适用于前沿基础研究实验室及小批量器件制备场景。系统可实现亚微米级对齐精度、洁净无残留的界面接触,是构建转角电子学器件、光电器件及量子器件的理想工具。

产品图片

光学平台 768x576

技术参数

指标

规格

对齐精度

光学定位 ±0.5 μm;可选配高倍物镜达 ±100 nm

旋转控制

电动旋转台,精度 ±0.1°

转移方式

干法转移(PDMS/PC 戳印)、湿法转移(电化学剥离)、Pick-and-Place

兼容衬底

Si/SiO₂、TEM 铜网、柔性聚合物、预制备电极器件

显微系统

双路高分辨率显微镜,同轴落射照明 + 数字变倍

环境控制

可选配惰性气体手套箱集成,适用于空气敏感材料

自动化程度

可编程多步转移流程,支持实时监控与参数记录

控制软件

图形化操作界面,支持自动对焦、图层识别、数据日志导出

技术亮点

🔬 高质量异质结堆叠

平台支持多层二维材料的顺序堆叠,配合优化的干法转移工艺,可实现无聚合物残留、无气泡的洁净界面,适用于魔角石墨烯、隧穿结、hBN 封装器件等高要求结构。

🎯 确定性选区与定点放置

内置机器视觉辅助识别算法,可自动检测机械剥离薄片的厚度与尺寸,用户可在视野中框选目标晶体,系统自动将其转移至目标坐标,重复定位精度高,大幅降低试错成本。

🌡️ 温控戳印头

集成可编程加热模块(室温 ~ 200°C),精确控制 PDMS/PC 戳印胶与材料之间的粘附力切换,是实现洁净释放、避免界面褶皱和气泡的关键。

🧤 防污染设计

整机可选配氮气 purge 外壳或全密闭手套箱版本,为黑磷、空气不稳定 TMDCs 等敏感材料提供全程惰性保护环境,确保材料本征性能不受氧化降解影响。

典型应用

  • 转角电子学(Twistronics) — 魔角石墨烯堆叠、精确转角控制(如 1.1° 附近),用于研究关联绝缘态与超导行为
  • 光电器件 — TMDC 异质结光电探测器、发光二极管(LED)、太阳能电池的异质集成
  • 量子器件 — WSe₂/hBN 封装单光子源、过渡金属二硫族化合物中的自旋-谷电子学器件
  • 柔性电子 — 二维材料向 PDMS、PI 等柔性衬底的干法转印
  • 微纳加工辅助 — 将二维材料精确定位至预制备的电极阵列或光子晶体结构上
